FONCTION SUPPORTER

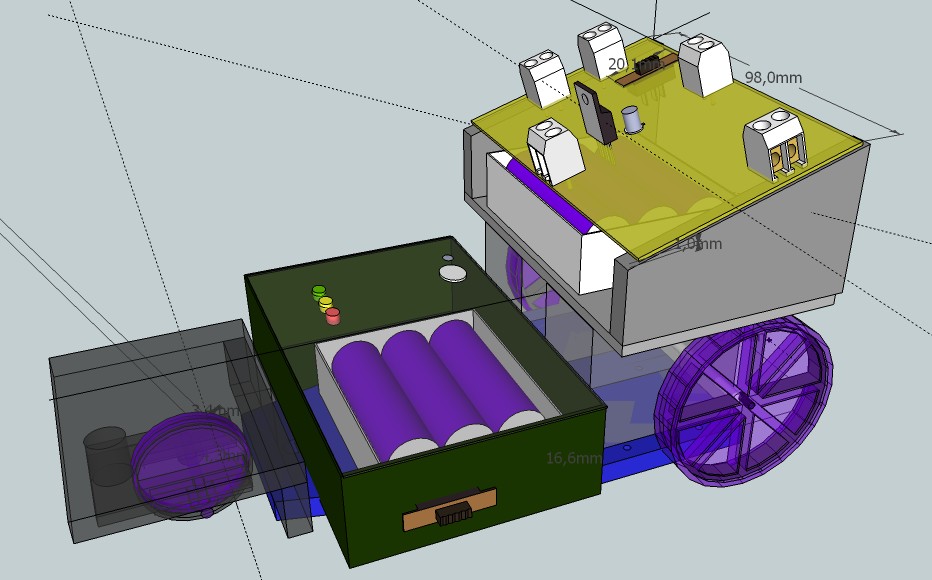

+ L'objectif "faible coût faible poids" est atteint en coupant des plaques de 6 mm: on peut y insérer directement de la visserie auto-perforante(**) comme ici le petit col de cygne. Grâce à (**), il est aisé d'y fixer d'autres capteurs. + piste projet autour du chassis: Ce chassis peut faire l'objet d'un étude pour les 3e (l'angle d'inclinaison de la roue folle, une étude carrosserie à finalité fonctionnelle ou carrosserie à finalité esthétique......) + les 'ailes' au dessus du moteur supportant la carte peuvent être usinées pour y former des glissieres (fct: insérer les cartes électroniques qu'il conviendra alors de normaliser en encombrement). Les dimensions mécaniques:
si MODELE 3D est non récupérable avec ce téléchargement lancer SketchUp puis essayer la procédure suivante:
+ Fichier / banque d'images 3D/ Télécharger les modèles..... + Rechercher 'projet Robot Picaxe ' + Puis 'Télécharger le modèle' --> Pour utiliser le modèle commencer par faire 'clic droit souris puis 'éclater'': on dispose ainsi de toutes les pièces Je vous engage à utiliser également la fonction calque pour visualiser les différents organes. * tenir compte de l'évolution des dimensions boitier * et des cartes électroniques qu'il faudra normaliser. > Il est souhaitable de PERSONNALISER le chassis avec une mini ETUDE MECANIQUE tenant compte de l'OUTILLAGE DISPO EN LABO: les malchanceux ne disposant pas de Charly Robot pourront cependant comme nous FABRIQUER ce robot avec DES COUPES DROITES!!
Etat d'avancement: |
