sysML en abrégé

par JC HOLSTEIN

download sysML2college.mm

sysML en général
Permet de représenter voir simuler:
 > la structure                                (3 diagrammes)
 > le comportement/dynamique  (4 diagrammes)
 > les exigences                            (1 diagramme )

  Modèle = abstraction de la réalité sur laquelle on peut opérer,  s'appuyant souvent sur une BdD afin  de représenter ou simuler un système.
  Diagrammes = Elément graphique permettant de spécifier une capacité ou une contrainte,  une performance.....

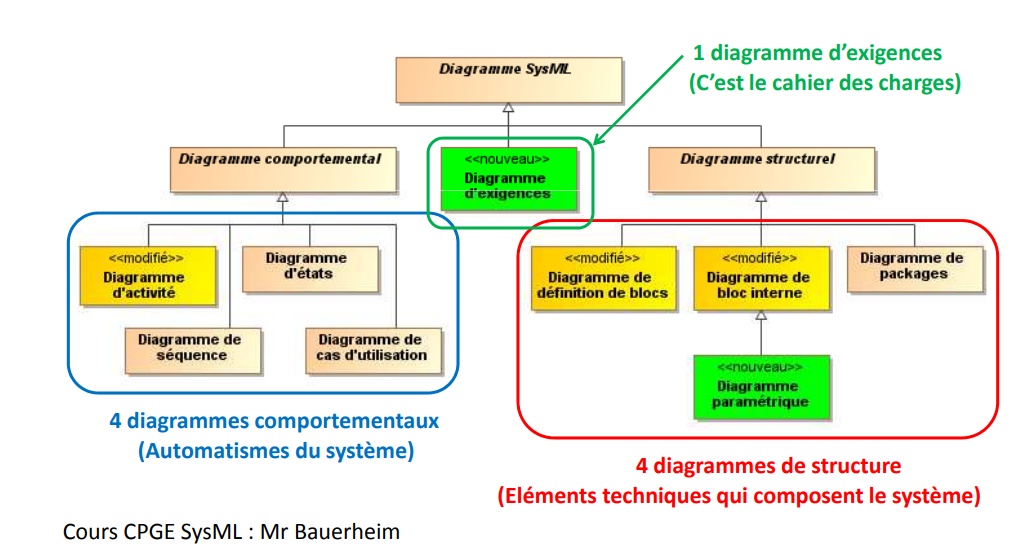

  SYSML: langage de modélisation s'appuyant sur 11 diagrammes, 6 au Lycée et 3 au collège       --> schéma

sysML au collège
3~5 diagrammes uniquement

 Modèle = abstraction de la réalité sur laquelle on peut opérer s'appuyant souvent sur une BdD afin  de représenter ou simuler un système.
 Diagrammes = Elément graphique permettant de spécifier une capacité, une contrainte,  une performance.....
 SYSML: langage de modélisation s'appuyant sur 9 diagrammes  (6 au Lycée, 3 à 5 au collège)

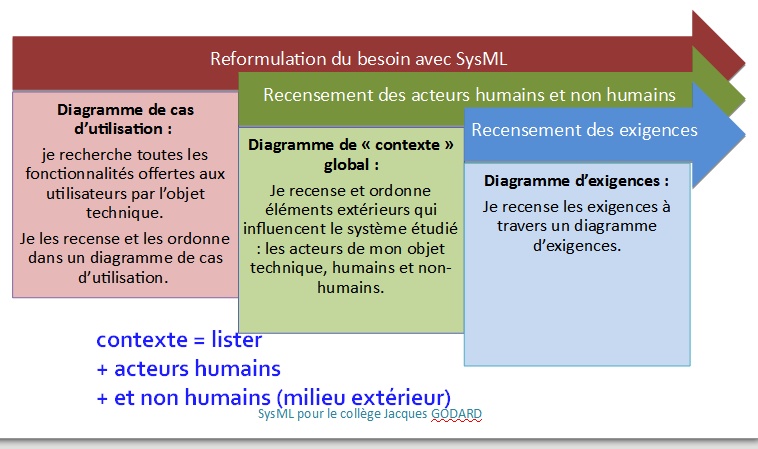

diagramme cas d'utilisation

uc use case

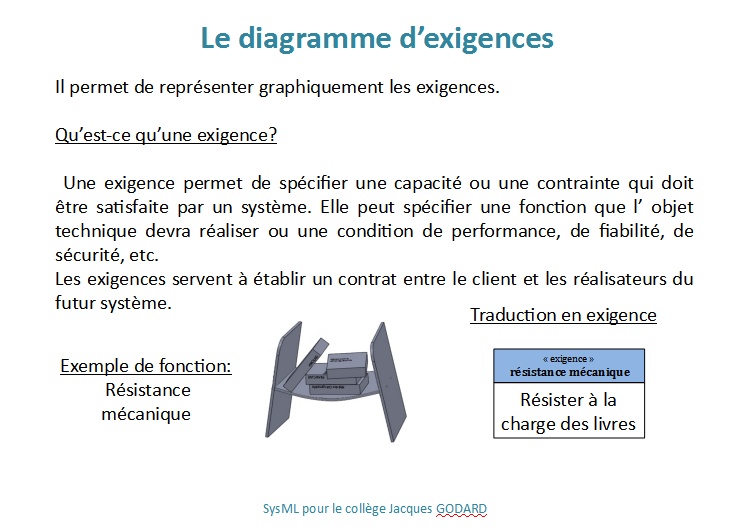

diagramme d'exigences cahier des charges

req requirement

Utilisé pour collecter toutes les exigences d'un projet

+ techniques,

+ légales,

+ physiques et/ou performances,

+ commerciales

+ normatives ou autres .

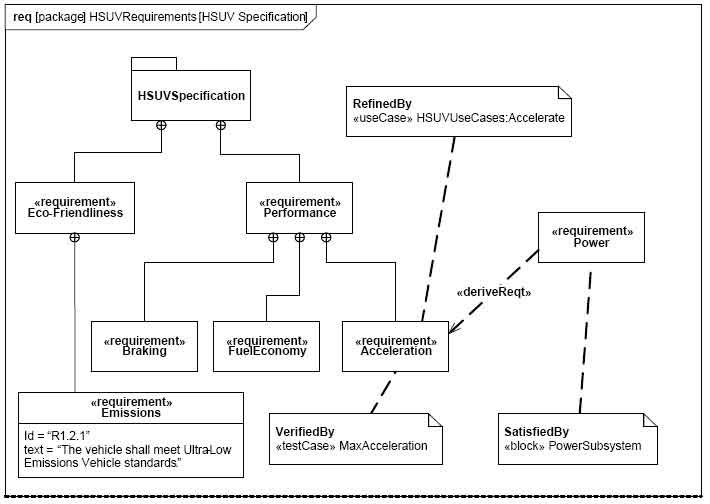

req official

diagramme de définition de blocs

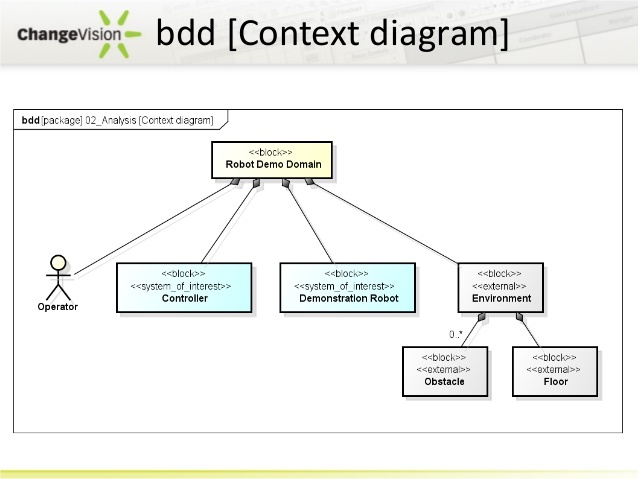

 bdd (block definition diagram)
C'est le contexte.
